Стрічковпильний верстат WorkMan BS200S

Опис стрічковопильний верстат WorkMan BS200S

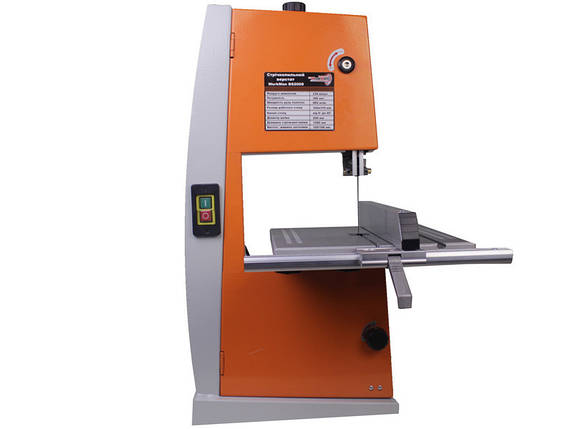

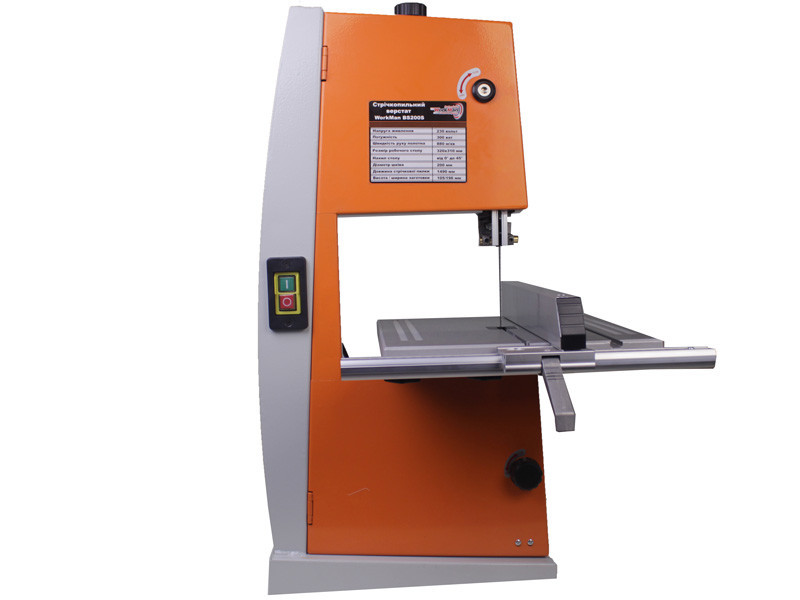

Вертикальний стрічковопильний верстат для дерева WorkMan 200S для домашньої майстерні. WorkMan 200S найкраща стрічкова пилка в класі недорогих компактних верстатів зі шківами діаметром 200 мм і довжиною полотна 1490 мм. Застосовується в столярно-мебельному виробництві, будівництві, шкільних і приватних майстернях для прямолінійного та фігурного різання деревини.

Вузький пропил на WorkMan 200S зумовлений товщиною полотна 0,6 мм. Після оброблення залишається мінімальна кількість відходів, що важливо під час роботи з цінними породами дерева. На верстаті легко виконувати як прямі пропили високої точності на протяжних заготовках, спрямовуючи деталь уздовж паралельного упору, так і оброблення за радіусами.

На всіх стрічковопільних верстатах як оснастка слугує замкнута в кільце стрічка з зубцями на одній стороні крайки. На WorkMan 200S її довжина 1490 мм, ширина 8 мм, а товщина 0,6 мм. Стрічка натягується на розташовані вертикально один над одним шківи завширшки 16 мм і притискаючись до їх ободу, силами тертя захоплюється у обертальний рух. Гумове покриття шківів не плоске, а злегка бочкоподібне, що допомагає полотну самостійно центруватися, водночас його гострі зубці не торкаються покриття й не руйнують його.

Різання відбувається гілкою пили, яка проходить через ділянку незамкнутого контуру С-подібної станини, над робочою поверхнею. Подавання та маніпулювання заготовкою виконують вручну. Для косих пропилів литий алюмінієвий стіл із безліччю ребер жорсткості може нахилятися на кут до 45° і має паз для встановлення та зняття оснастки.

На столі з висотою борту 25 мм встановлюється, напрямний упор, уздовж якого подається заготівка під час ручного прямолінійного розпилювання. Переміщення паралельного упору вздовж столу контролюють за шкалою та покажчиком. Стопори в обраному положенні виконують опускання важеля притискача. За розмітною шкалою лінійки легко визначити ширину розпилювання, тобто відстань від полотна до стінки упору.

У нижньому відсіку розташований патрубок для під'єднання 40 мм шланга будівельного пилососа або 95 мм стружковідсмоктувача. Відчиняння дверей відбувається під час обертання нарізного штока внизу та провертання клямки шестигранним ключем угорі. Водночас із відкритими дверцятами для гарантування техніки безпеки, верстат не увімкнеться.

На настільний стрічковопильний верстат WorkMan 200S встановлений безщітковий асинхронний 300 ваттний електродвигун. Він розташований під столом, із зовнішньої частини корпусу. Пила завтовшки 0,6 мм, рухається зі швидкістю 880 метрів на хвилину та не відчуває великого опору під час перебування в деревину. Тому потужності мотора вистачає з запасом для розпилювання не тільки сосни або груші, але й твердого бука й ебену.

Висота відсутньої вертикальної ділянки корпусу визначає розмір проходження бруса за висотою. У WorkMan 200S пиляльний просвіт 100 мм, а ширина розтягнутої заготівки, що залежить від відстані між пиляльним полотном і стійкою 195 мм.

Характеристики

• Стрічковпильний верстат WorkMan BS200S
• Напруга живлення: 220 вольтів.
• Потужність електродвигуна: 300 ватів.
• Швидкість руху пиляльного полотна: 880 метрів за хвилину.
• Довжина пиляльного полотна: 1490 мм.
• Діаметр шківів: 200 мм.
• Пиляльний просвіт: 196 мм.
• Розмір робочого столу: 310 х 320 мм.
• Максимальна висота оброблюваної заготовки: 105 мм.
• Нахил робочого столу: 0 - 45?.
• Вага: 23 кг.
