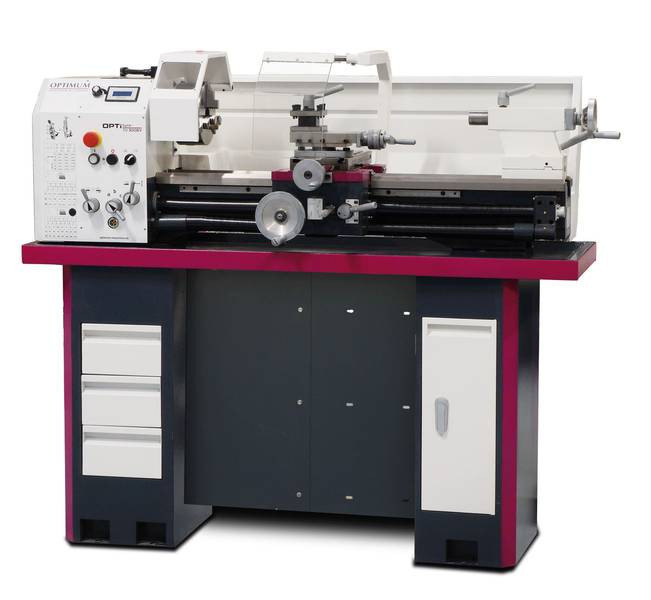

Токарний верстат Optimum Maschinen OPTIturn TU 3008 G (400V)

• *Підставка на фото під верстат до комплекту верстата не входить і купується окремо.

• Токарний настільний верстат OPTIMUM TU 3008 є останньою моделлю підвищеної потужності в лінійці настільних токарних верстатів “OPTIMUM maschnen”. Попри те, що верстат вважається настільним, багато технічних параметрів неабияк збільшені: потужність — 1,1 кВт (Vario1,5 кВт), прохідний отвір шпинделя — 36 мм, наявність як поздовжньої, так і поперечної автоматичної подачі; висота державки різця 25 мм, — вже відповідають класу "напольних токарних верстатів".
• Настільний токарний верстат OPTIMUM TU3008 з коробкою поач може постачатися з функцією Vario (з безщітковим двигуном постійного струму),  , яка забезпечує плавне регулювання швидкості шпинделя в діапазоні від 30 до 3000 об/хв і регулюється завдяки електронному керуванню.
• Цей верстат обладнаний шліфованим і загартованим шпинделем, що дало змогу виробнику отримати точність радіального биття менш ніж 0,009 мм і биття токарного патрона менш ніж 0,04 мм.
• Гарантовано дає змогу забезпечувати точність обробки впродовж тривалого терміну експлуатації — загартована чавунна станина з численними ребрами жорсткості, відшліфованими призматичними напрямними, а також завбачливо встановлений виробником — спіральний кожух ходового гвинта.
• За потреби екстреної зупинки верстата, зручно розташована кнопка аварійної зупинки.
• Настільний токарний верстат Оптимум TU3008 обладнаний автоматичним поздовжнім і поперечним подаванням напрямок не залежить від напрямку обертання шпинделя.
• Для зручності роботи на верстаті виробником передбачені ціна поділки лімфів:                                    — поперечної каретки супорту — 0,04                                                                                                                            — верхньої каретки супорту — 0,01                                                                                                                                    — маховика пінолі задньої бабки 0,02 мм
• Запропонований вам верстат має функції нарізування метричних і дюймових різі у великому діапазоні, завдяки ходовому гвинту з трапецеяльною різзю й автоматичному поздовжньому подаванню.
• Довговічна робота зубців шестерень механізму подавання відбувається завдяки їх заокругленій формі та гарній системі змащення верстата, оскільки шестерні, що працюють, перебувають у олійній ванні.
• Вибір величини подавання та кроку нарізних різь ручкою (в межах діапазону).
• Для безпечної роботи на настільному токарному верстаті компанією "OPTIMUM maschnen" Передбачені  захисний екран у зоні оброблення деталі та кожух токарного патрона, у який вбудований кінцевий вимикач.
• OPTIMUM TU3008 обладнаний стабільним, високопродуктивним двигуном і зручним перемиканням швидкостей і поач.
• Для зручності роботи швидкий затискач пінолі здійснюється за допомогою ексцентрикового затискного важеля
• Особливістю цієї моделі під час оброблення з довгими конусами є поперечне зміщення задньої бабки.
• Приймивши рішення купити токарний верстат OPTIMUM TU3008 ви отримуєте високу точність оброблення, надійність експлуатації за гарною ціною.

•

  Відмітність модифікації V:

• Безступеневе регулювання швидкості шпинделя.
• Безщітковий двигун постійного струму з електронним керуванням кількістю обертів шпинделя.
• Висока потужність і постійний крутний момент.
• Високоякісний токарний патрон для роботи на високих обертах.
• Легка та зручна зміна частоти обертання шпинделя за допомогою потенціометра.
• Цифрова індикація числа обертів шпинделя.

• Модель
  	3427210
  Технічні характеристики
  Електроживлення	400 V ~ 50 Гц
  Двигун	1,1 кВт
  Приєднувальна поверхня шпинделя	Camlock DIN ISO 702-2 Nr.
  Діаметр проходного отвору шпинделя	36 mm
  Максимальна висота державки різця	25 mm
  Висота центрів	150 mm
  Міжцентрова відстань	800 mm
  Діаметр оброблення над станиною	300 mm
  Діаметр оброблення над супортом	180 mm
  Ширина станини	180 mm
  Частота обертання шпинделя	180 — 2.600 об./хв
  Кількість щаблів	6
  Хід верхньої каретки супорту	65 mm
  Хід поперечної каретки супорту	150 mm
  Поздовжнє подавання	0,085 — 0,832 mm/об
  Поперечне подавання	0,01 — 0,1 mm/об
  Грани кроку нарізуваних метричних різі	0,2 — 3,5 mm/об
  Грани кроку нарізуваних дюймових різей	56-8 ниток на дюйм
  Внутрішній конус пінолі задньої бабки	MK 3
  Переміщення пінолі задньої бабки	70 mm
  Габаритні розміри	1.500 x 720 x 690 mm
  Маса станка	260 kg

  Комплект постачання:

• 3-кулачковий патрон 160 мм.
• Центри опорні МК 3 і МК 5.
• Комплект змінних шестерень гітари.
• Комплект інструмента, що обслуговує.
• Посібник з експлуатації.

• Рекомендовані додаткові речі:

  	Номер арт.
  Підставка під верстат	3440409
  Люнет рухомий для TU3008 прохідний отвір? 6-60 мм	3441460
  Люнет нерухомий для TU3008 прохідний отвір? 6-60 мм	3441461
  4-кулачковий патрон? 160 мм Camlock D1-4?	3442840
  3-кулачковий прецизійний патрон CI3C? 160 мм Camlock D1-4?	3442040
  4-кулачковий прецизійний патрон CI4C? 160 мм Camlock D1-4?	3442140
  Цанговий патрон 5С Camlock ASA D1 — 4?	3441554
  Набір цанг 5С 17 шт. 3-25 мм	3441509
  Набір токарних різців із напайними пластинами 11 шт., державка 16 мм	3441508
  Набір токарних різців зі змінними пластинами 7 шт., державка 16 мм	3441511
  Набір токарних різців зі змінними пластинами 5 шт., державка 16 мм	3441610
  Набір розткових різців 3 шт. 12 мм	3441641
  Набір розткових різців 5 шт. (8 / 10 / 12 / 16 / 20 мм)	3441650
  Швидкозмінний різцітримач SWH 3-Е	3384303
  Змінний картридж 20х100 тип D під чотириграннусилку	3384304
  Змінний картридж 30х100 тип H під круглусилярку	3384322
  Обертовий центр OPTIMUM МК 3	3440703
  Обертовий центр R?HM МК 3	3441503
  Пристрій цифрової індикації MPA-4S	3383922

  точну майстерність
• Потужний двигун, що не вимагає обслуговування
• Великий діаметр шпинделя отвору 38 мм
• Електронно регульована швидкість
• Сильно ребристе призматичне ліжко із сірого чавуну, індуктивно загартоване та земля
• Загартовані та шліфувальні напрямні
• Гарантована концентричність носа шпинделя краща, ніж 0,009 мм
• Неконцентричність у патроні токарного верстата краща, ніж 0,04 мм
• Вперед і назад працює в панелі керування перемикним
• З провідним шпинделем для нарізування різі або автоматичного поздовжнього точування
• Ходовий гвинт, встановлений у двох печених підшипників
• Автоматичне поздовжнє/поперечне подавання
• Ходовий гвинт і Zugspindelabdeckung
• Ручні колеса на каретці з можливістю регулювання точного масштабування 0,04/0,01 мм
• Зміна шестерні комплекту для нарізування різі
• стійкий підшипник
• Аварійний вимикач стоп впливу та розчіплювач мінімальної напруги

санки

• Чотиримісний тримач інструмента
• Всі напрямні без проміжку регулюються планками
• Великогабаритний захист Чіпа на супорті

бабка

• Для конічного точення
• Пінолі задньої бабки та маховик із регульованою точністю масштабування 0,02 мм
• Швидке та легке регулювання бабкою за допомогою затискного важеля

Головний шпиндель

• Оброблені та зберігаються в регульованих прецизійних конічних роликових підшипниках

Механізм подавання

• гладкий
• Округлі шестерні
• в масляной ванне

підготовка

• підготовлена для монтажу вимірювальної системи Х і Z-осьи

Варіо токарний (частота) відповідає стандарту DIN EN 55011: 2011-04 Клас C2 — (використовується тільки в змішуванні та промислових зонах)

• 3-кулачковий токарний патрон діаметром 160 мм ідеально концентричності
• Стійкий центр MK3/MK5
• 4-кратна Державка
• комплект редагування передач
• робочий інструмент
