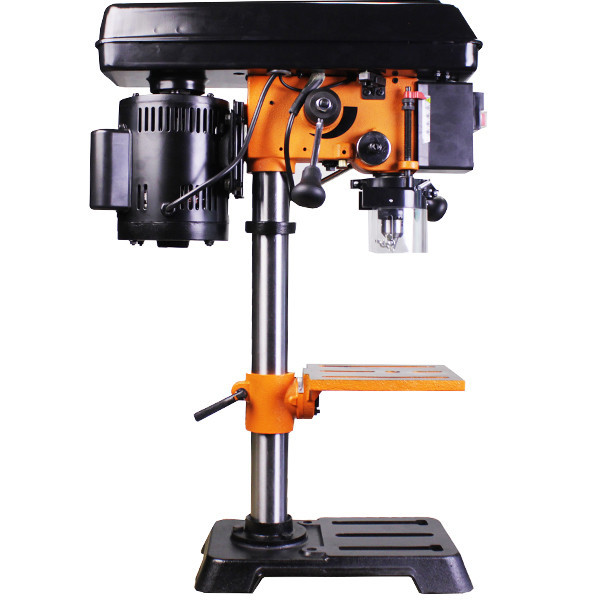

Свердлильний верстат WorkMan DP10VL2

Опис свердлильний верстат WorkMan DP10VL2 з плавним регулюванням швидкості

У цехах промислових підприємств свердління виконують на масивному та металомісткому обладнанні складної конструкції. Для дрібносерійного виробництва, гаражних робіт і домашніх майстерень вимоги до свердлильних верстатів, крім високої точності отримання отворів, інші: доступна ціна, компактність, невелика вага.

WorkMan DP10VL2 є лідером, у своєму ціновому діапазоні, за якістю збирання та технічними можливостями. За загальної висоти 720 мм і ваги 23 кг він здатний точно виконувати отвори в сталі до 13 мм і дереві до 50 мм (колонкими) тривалий час навіть за умови епізодичних короткочасних перевантажень.

Чавунна прямокутна опора 330 х 200 мм висунута вперед для стійкого положення на столі та врівноваження маси інших вузлів. У ній, через затискний фланець, фіксується колона діаметром 48 мм.

За зубчастою рейкою колони, під час обертання приводної ручки, рухається і встановлюється на потрібній висоті, чавунний робочий стіл 190 х 165 мм із товщиною стінки 13 мм. Завдяки його високій масивності він не відхиляється від горизонталі навіть під час свердління обладнання великого діаметра.

У столі та опорі зроблено по 3 пази для фіксації затискних пристроїв або встановлення заготівки великої висоти. Основною відмінністю свердлильного верстата WorkMan DP10VL2 є можливість швидко змінювати швидкість обертання оснастки. Тут немає звичних конусних багаторучних шківів. Шківа два, але вони двоскладові.

Під час обертання важеля з правого боку свердлильної головки, верхня та нижня частини шківів зближуються або віддаляються. Водночас змінюється радіус контакту клинового ременя з різних боків. Живлення електродвигуна у разі зміни числа обертів оснастки не вимикають.

Характеристики

• Напруга: 230 В
• Споживана потужність: 0.55 кВт
• Кількість швидкостей обертання шпинделя: плавне безступеневе регулювання
• Тип приводу: ремінний
• Частота обертання шпинделя: від 440 до 2580 обертів на хвилину
• Габаритні розміри (Д х Ш х В): 50 х 21 х 72 см
• Висота підіймання патрона: 50 мм
• Свердлильний патрон: від 1,5 до 13 мм
• Габарити картонної коробки (Д х Ш х В): 62 х 40 х 33 см
• Вага: 23 кг

Особливості

• Варіатор для плавно безступенево змінювати швидкість обертання шпинделя.
• Лазерний покажчик.
• Нахил робочого столу та можливість його обертання навколо осі на 360°.
• Габаритна чавунна опорна плита для стабільності встановлення.
• Регулювання глибини свердління індикаторною лінійкою.
• Регулювання висоти столу.
• Зручна ручка опускання шпинделя з пластиковими наконечниками для протидії ковзанню.
• Захисний екран із двох частин захищає оператора від випадкового вильоту стружки із зони свердління.
• 3 пази в основі для встановлення затискних пристосувань під високі заготівки.
• Зручний доступ до приводних шківів і кінцевих вимикачів для блокування запуску за відкритої кришки.
• Стійкий до перевантажень потужний електродвигун.
