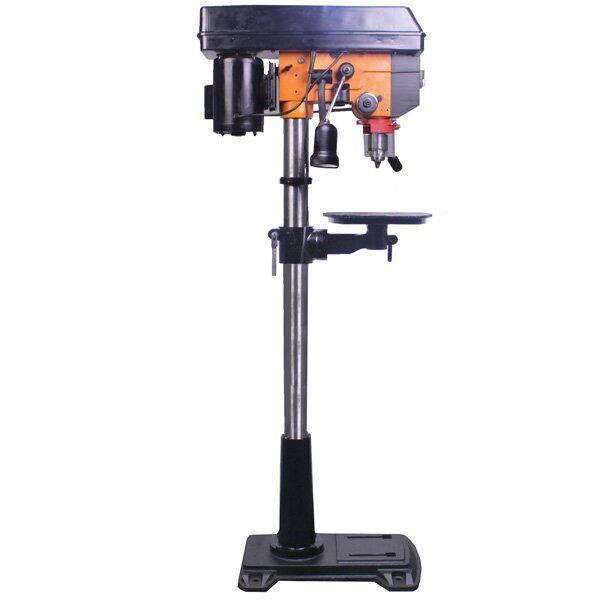

Підлоговий свердлильний верстат WorkMan DP15VL

Опис свердлильний верстат WorkMan DP15VL

WorkMan DP15VL — настільний свердлильний верстат для металу та дерева для використання на виробництві, у побутовому застосуванні та навчальних майстернях.

Масивна прямокутна опора 250 х 410 мм вилита з товстостінного чавуну з двома поздовжніми пазами та отворами для кріплення лещат і заготівок. До задньої частини основи, через фланець, на 4 болтах, приєднана вертикальна колона завдовжки 72 см, діаметром 65 мм із високою жорсткістю на вигин. Таке виготовлення дало змогу врівноважити масу всіх інших вузлів і зайняти стійке положення на робочому столі.

Стіл, для закріплення оброблюваної заготовки, у WorkMan DP12VL чавунний, з товщиною полиці 24 мм і шліфованою поверхнею. Для кріплення верстатних лещат, на ньому зроблено 4 діагональні пази та отвір для проходження свердла.  Розмір 240 х 240 мм дає змогу фіксувати на столі габаритні заготівки. Крім цього, покласти деталь великого розміру зручно за допомогою 210 мм роликової опори, змонтованої на висувному розширювачі, що збільшує довжину столу з 240 до 410 мм.

Особливістю верстата WorkMan DP15VL є не тільки можливість нахилу робочого столу щодо колони, для проходження свердла в заготівку не перпендикулярно поверхні, а під заданим кутом, але й його поворот навколо власної осі. Підняття й опускання столу відбувається за встановленою на колоні зубчастою рейкою та шестерні, пов'язаною з ручкою.

Максимальну 80 мм глибину опускання можна зменшувати, регулюючи гвинт на ручки подавання шпинделя й контролюючи значення за шкалою. Відкидний прозорий захисний щиток складається з двох половинок, водночас глибину опускання нижньою можна регулювати. На настільному верстаті WorkMan DP12VL встановлений асинхронний електродвигун потужністю 550 ватів.

Регулювання обертів плавне безступеневе. Тратити час на перекидання ременя в різні струмки шківа не потрібно. Для зміни швидкості обертання свердла обертають ручку, розташовану з правого боку шпиндельної бабки. Показання обертів шпинделя виводяться на цифровий дисплей.

Характеристики

• Напруга: 230 В
• Споживана потужність: 0.55 кВт
• Кількість швидкостей обертання шпинделя: плавне безступеневе регулювання
• Тип приводу: ремінний
• Частота обертання шпинделя: від 440 до 2580 обертів на хвилину
• Габаритні розміри (Д х Ш х В): 52 х 25 х 96 см
• Висота підіймання патрона: 80 мм
• Свердлильний патрон: від 1 до 16 мм
• Габарити картонної коробки (Д х Ш х В): 76 х 51 х 29 см
• Вага:38 кг

Особливості

• Плавне регулювання швидкостей обертання з виведенням показань на дисплей.
• 2 лазерні маркери.
• Чавунний робочий стіл із можливістю обертання навколо осі на 360° і обертання щодо колони на 360°.
• Вбудована лампа освітлення, включно незалежно від роботи електродвигуна.
• Регулювання глибини свердління з розмітною шкалою.
• Високоточний кулачковий патрон для свердел від 1 до 16 мм у комплекті.
• Кінцевий вимикач кожуха пасової передачі.
• Двоскладовий прозорий захисний екран великої площі.
• Надійний асинхронний електродвигун.
• Широка чавунна плита основи з пазами для фіксації заготівок без робочого столу.
