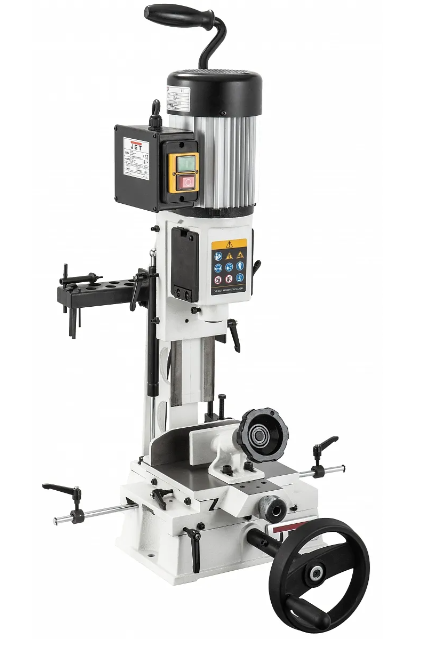

Настільний пазово-довбіжний верстат JET JBM-4

JBM-4 — довбально пазівальний верстат для підготовки деталей під пряму (90°) стикування з'єднанням шип-паз. Міцна та жорстка конструкція виготовлена з масивних чавунних відливок. Колона зафіксована під прямим кутом до площини робочого стола, її положення не регулюється, це спрощує налаштування й підвищує точність верстата.
Заготівка розміщується на координатному столі вздовж упору та фіксується гвинтовим притискачем із похилою віссю. За переміщення вздовж відповідає великий маховик із ручкою, крайні точки задають регульованими кінцевими упорами. Рух поперек вважається другорядним і використовується переважно для встановлення різця по центру заготівки, тому ходовий гвинт обертається не маховиком, а невеликою ручкою з накаткою.
Усі деталі столу, включно з упорами та притискачами, зроблені з чавуну, що забезпечує жорсткість і брак вібрацій під час роботи. Подавання свердла-різця здійснюється довгою ручкою, висоту якої можна налаштувати залежно від товщини заготівки та довжини «довбочка». Вага рухомої частини компенсує газовий упор.

Особливості

• Речовий механізм подавання з газовим упором
• Механізм швидкого регулювання висоти важеля подавання різця
• Регульований упор глибини фрезерування
• Поздовжній упор заготовки
• Гвинтовий притискач заготівки до поздовжнього упору
• Результатний робочий стіл
• Регульовані обмежувачі ходу по поздовжній осі
• Робочий стіл із чавунного лиття
• Кронштейн для приладдя

Комплектація

• Довбетно-пазовий верстат JET JBM-4
• Інструкція з експлуатації
• Гарантійний талон
• Свердлильний патрон і затискний ключ
• Втулка для встановлення різця з хвостовиком?'
• Паковання — картонна коробка
