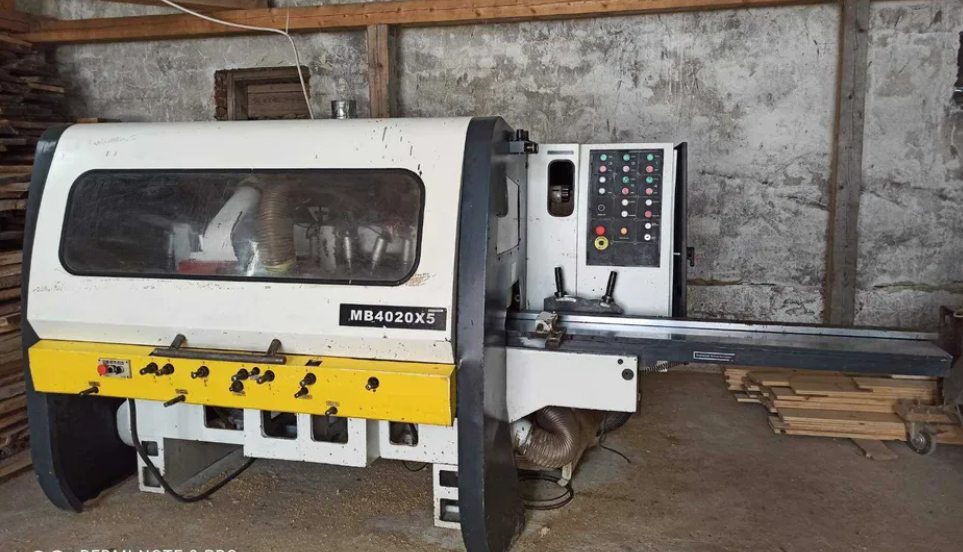

Чотиристоронній строгий верстат V-Hold MB4020x5

Чотиристоронній верстат V-HOLD MB4020X5 застосовується на малих, середніх і великих підприємствах із виробництва погонажних виробів, будівельного бруса, меблевого щита. Цей вид обладнання є невіддільною частиною технології, під час виробництва будівельного бруса та інших профільованих виробів.

Чотиристоронні верстати V-Hold призначені для точного оброблення заготівок із чотирьох боків для отримання якісної продукції за один прохід. Застосування цього обладнання починається від калібрування дошки та до виробництва різних профільованих виробів, як-от: вагонка, блок хаус, імітація бруса, плінтуса, найвибагливіші тощо.

Особливості

• Точне настроювання притискної пластини за допомогою механічної цифрової шкали.
• Додатковий підіймальний ролик, що підіймається, забезпечує додаткову плавність під час подавання коротких деталей.
• Посилений редуктор забезпечує потужне та точне подавання матеріалу.
• Прецизійний шпиндель верстата MB4020X5 забезпечує максимальну стабільність різання та постійну точність.
• Суцільнолита станина, піддана спеціальному термообробленню, забезпечує максимальну стабільність і жорсткість.
• Рифлені приводні ролики, що підносять, забезпечують постійне плавне подавання деталей будь-якого перерізу, а бічні притискні вальці гарантують жорстке базування заготівки.
• Високоточні шпинделя, що пройшли прецизійне оброблення, комплектуються підшипниками SKF, що дає змогу користувачам отримувати бездоганну якість струганої поверхні. Стандартна частота обертання шпинделя 6000 об/хв.

ВІДЛИЧКІ ОСОБЛИВОСТІ

• Суцільнолита чавунна станина забезпечує максимальну стабільність і жорсткість і повністю усуває можливість виникнення вібрації, навіть на найвищій швидкості подавання.

• Підіймальний стіл виготовлений із легованої сталі, що неабияк підвищує ресурс верстата та зменшує тертя між столом і заготовкою. Регулювання столу по вертикалі та горизонталі здійснюється важелями настроювання.
• Поліуретанові верхні та нижні вальці на виході забезпечують високу якість і не залишать жодних слідів навіть на найм'якіших породах деревини.
• Варіатор відомої фірми Kawasaki (Японія) гарантує плавне подавання пиломатеріалу в зону обробки. Посилений безлюфтовий редуктор, через систему нижніх і верхніх карданних валів, забезпечує потужне та стабільне подавання заготівок.
• Механізм подавання — поєднання рифлених роликів на вході та погумованих на виході, що приводиться в рух системою карданних приводів і редукторів, забезпечує рівномірне та стабільне подавання матеріалу у всіх зонах обробки деталі.
• Пульт керування, розроблений за найвищими стандартами, дає змогу зручно та точно керувати верстатом MB4020X5.
• Централізована система змащення підіймального стола здійснюється вбудованими насосами по всій довжині з одного порталу, що заощаджує витратні матеріали та продовжує термін експлуатації верстата та неабияк спрощує обслуговування верстата.
• Конструкція притискної лінійки забезпечує можливість встановлення на перший горизонтальний шпиндель, ножову головку в парі з підрізною фрезою, яка й формує попередньоварну вертикальну базу.
• Високоточні шпинделя, які пройшли прецизійне оброблення комплектуються підшипниками SKF, що дає змогу отримувати бездоганну якість струганої поверхні з точністю до 0,01 мм. Стандартна частота обертання шпинделя 6000 об/хв.
• Спеціально розроблений механізм подавання коротких заготівок у поєднанні з оптимальним притискачем за допомогою притискних пневматичних рябах дає змогу працювати із заготовками завдовжки 200 мм.
• Електрична частина є одним із важливих складників надійності верстата. Усі комплектуючі постачають відомі компанії, як-от «Siemens», «Schneider» (Німеччина). Монтаж електронних компонентів відповідає стандарту CE.
• Настроювання всіх шпинделей легко відбувається з передньої панелі станка, не відкриваючи захисного кожуха. Пристрої керування верстатом виготовлені відповідно до новітніх вимог з ергономіки та безпеки.
• Для зручності оператора на передній панелі є додатковий пульт керування верстатом MB4020X5.Кнопка ”аварийный стоп.”
• Перемикач із самоповоротом ввімкнення обертання відповідних роликів (режим налагодження). Поворот перемикача за годинниковою стрілкою — вмикання реверсивного обертання роликів, проти годинникової стрілки — вмикання обертання роликів на основну подачу заготівки.
• Перемикач із самоповоротом підйому-опускання траверси з поданими роликами.
• Безступеневе регулювання швидкості подавання дає змогу оператору оперативно регулювати швидкість подавання заготовки в зону обробки, залежно від поставлених завдань, за допомогою варіатора (в діапазоні від 0-24 м/хв). Контроль швидкості подавання здійснюється за механічним лічильником.Беступеневе регулювання зусилля притискання пневматичних поданих роликів розташована на правому боці захисного кожуха верстата.
