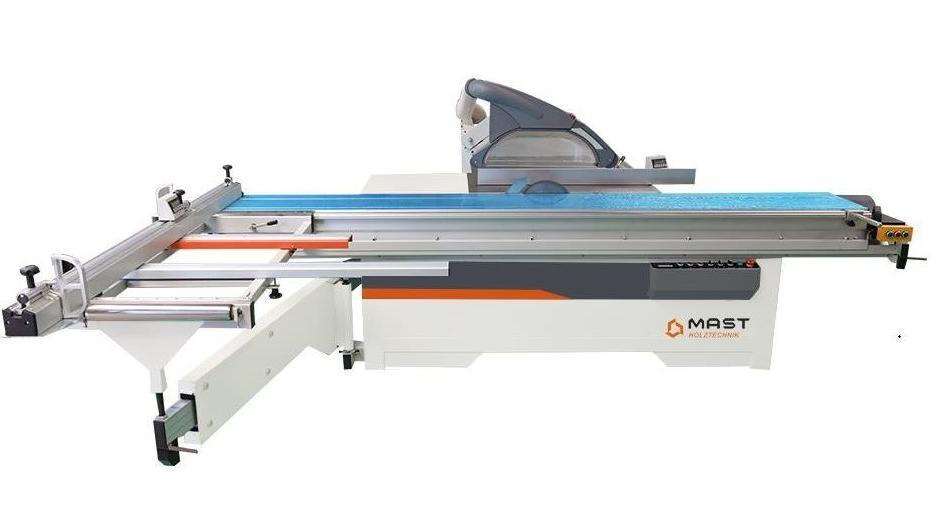

Форматно-роздрібний верстат MAST Holztechnik H-RS305 VF3200 Pro

У сучасному світі, де точність, ефективність і універсальність стають важливими складниками успіху, форматно-розкрійний верстат MAST H-RS305 VF3200 Pro слугує як невіддільна частина обладнання для оброблення плитних матеріалів і заготівок з деревини.

Завдяки своїй розширеній функціональності, цей верстат може виконувати поздовжні, поперечні та кутові розкрої різноманітних матеріалів, включно з МДФ, ДВП, ДСП фанери. Не забуваючи про заготівки з масивної деревини, цей верстат виявляється незамінним інструментом.

Здатний виконувати як штучний, так і пакетний розкрий заготівок, він дає змогу оптимізувати процеси виробництва. І, завдяки можливості нахилу пиляльного вузла до 45° у вертикальній площині, верстат відкриває широкі можливості для вирізання деталей із високою точністю та якістю.

Основні характеристики

Розглянемо ключові характеристики верстата.

• Довжина пропилу: 3200 мм
• Висота пропилу: 75 мм
• Електронна індикація нахилу пили: немає
• Загальна потужність: 4,75 кВт

Сфера застосування

Форматно-розкрійний верстат MAST H-RS305 VF3200 Pro знайде своє застосування в різноманітних галузях виробництва й обробленні матеріалів. Наприклад, у меблевому виробництві він використовується для розкроювання та оброблення матеріалів для створення різних типів меблів, від кухонних гарнітур до офісних столів. Також у сфері деревообробки верстат допомагає виготовляти двері, вікна, сходи та інші дерев'яні вироби. У будівельній сфері верстат важливий для оброблення матеріалів для конструкцій, як-от панелі та обробка підлоги. Нарешті, у промисловому виробництві він використовується для масового вирізання та оброблення матеріалів для різних виробів, від автомобільних деталей до електронних компонентів. У будь-якій із цих зон верстат допомагає забезпечити точність і ефективність оброблення матеріалів.

Експлуатація верстата

Перш ніж почати роботу зі верстатом, обов'язково прочитайте і дотримуйтеся інструкцій, які додаються виробником, а також дотримуйтеся правил безпеки.

Інструкція з експлуатації

Підготовка до роботи:

1. Переконайтеся, що верстат встановлений на стійкій та рівній поверхні.
2. Перевірте стан усіх робочих інструментів на наявність пошкоджень або зношування.
3. Налаштуйте всі необхідні параметри, як-от швидкість різання та глибину різання, відповідно до матеріалу, який буде оброблений.

Безпека:

1. Перш ніж розпочати роботу, перевірте, чи всі захисні пристрої працюють.
2. Для запобігання травмам обов'язково використовуйте особистий захист, як-от захисні окуляри, респіратор і навушники

Проведення роботи:

1. Увімкніть верстат і почніть процес розкроювання відповідно до зазначених параметрів.
2. Спостерігайте за процесом різання та за потреби вчасно втручайтеся в разі виникнення проблемних або непередбачених ситуацій.

Завершення роботи:

1. Після завершення роботи вимкніть верстат і зніміть робочі деталі.
2. Забезпечте недоступність увімкнення верстата сторонніми особами.

Поради з обслуговування

Для продовження терміну експлуатації верстата надамо Вам кілька порад.

• Чищення: Регулярно очищайте верстат від пилу та відходів матеріалу за допомогою пилососа або стисненого повітря. Усувайте пил із механізмів і засувок, щоб уникнути застрягання та зміщення деталей.
• Перевірка та регулювання: Регулярно перевіряйте стан і правильність роботи всіх робочих механізмів.
• Регулярні перевірки: У разі виявлення будь-яких неполадок або аномального зношування, зверніться у сервісний центр.

Потреба додаткового обладнання

Додаткове обладнання для форматно-розкрійного верстата MAST H-RS305 VF3200 Eco може залежати від конкретних потреб користувача та характеру виробництва. Однак, ось деякі зі звичайних типів додаткового обладнання, які можуть бути корисними: притискна балка

Масивна станина

Основою всіх вузлів і елементів верстата є масивна станина, яка гарантує брак вібрацій і забезпечує стабільну роботу та величезний ресурс верстата.

Роликова каретка

Сталеві циліндричні напрямні забезпечують високу точність і якість розпилювання. Ролики кочення великого діаметра гарантують плавність і легкість ходу каретки за будь-яких навантажень. На сьогодні такий тип каретки найпоширеніший, надійний, довговічний і практично не вимагає технічного обслуговування.

Регулювання підрізної пили

Соосність підрізної пили порівняно основна здійснюється за допомогою спеціального маховика за принципом гвинт — гайка. Те, що немає проміжних передавальних елементів, дає змогу точно налаштувати вузол, а також зберегти параметри.

Великий опорний стіл

Обладнаний західним роликом для зручності роботи з повноформатними листами та має розміри 1250 х 550 мм. Рухома центральна опорна планка має довжину 1000 мм і створює додаткову опорну площу.

Додаткові столи

Додатковий стіл праворуч розміром 1250 х 600 мм і стіл на виході заготовки розміром 720 х 630 мм створюють велику робочу поверхню, покращуючи ергономіку роботи на верстаті та знижуючи відсоток браку.

Поперечна лінійка з блоком електронної індикації

Один із прапорцевих упорів на поперечній лінійці обладнаний блоком цифрової індикації, що забезпечує високу точність під час встановлення розмірів розкроювання плитних матеріалів. Роздільна здатність 0,1 мм.

Паралельний упор із механізмом точного підстроювання та блоком електронної індикації

Точне ручне настроювання полегшує точне встановлення поздовжнього упору. Регулювальний гвинт забезпечує юстирування упору з точністю до міліметра. Виставлений розмір зображається на електронному табло, роздільна здатність якого становить 0,1 мм.

Пульт керування

Пульт керування верстата дає змогу оператору швидко ввімкнути/вимкнути привод пил. Кут нахилу зручно регулюється за допомогою маховика на передній панелі верстата. На панелі встановлена кнопка аварійної зупинки верстата.

Характеристики

• Потужність двигуна: 5,5 кВт
• Діаметр підрізної пили: 120 мм
• Макс. висота пропилювання: 100 мм
• Кут нахилу пилового вузла: 0-45°
• Вихід під аспірацію: 120/60 мм (100 мм з штангой)
• Вага: 780 кг
• Максимальна довжина пропилу, mm: 3200 мм
• Швидкість обертання основної пили: 4500-6000 об./хв
• Загальна потужність: 6,85 кВт
• Розміри основного столу: 1200х650 мм
• Діаметр пилки: 300 - 350 мм
• Посадковий діаметр основної/підрізної пили?, мм.: 30/20 мм
• Розмір рухомої каретки, мм: 3200х420 мм
• Потужність двигуна підрізної пили: 1,1 кВт
• Частота обертання підрізної пили, об/хв: 9000 об/хв
• Габаритні розміри: 3300х3150х875 мм
• Максимальне різання під паралельним упором: 1250 мм
