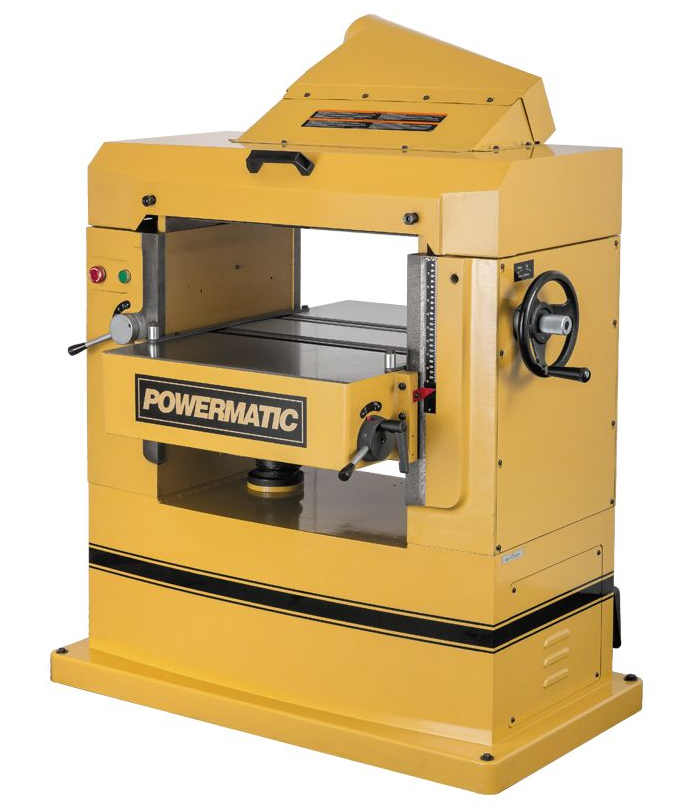

Рейсмусовий верстат Powermatic 201HH (з валом helical, 400 В)

Powermatic 201HH – рейсмус ориентированный на эксплуатацию в промышленных условиях. Это современный станок высокого класса, сочетающий лучшие технические решения: он прост в управлении, обладает высокой долговечностью, надежностью и производительностью, имеет продолжительные межсервисные интервалы, низкую шумность, обеспечивает превосходное качество строгания и универсален в применении.

Рейсмус штатно укомплектован строгальным валом helical. Вместо прямых стальных ножей у него твердосплавные сегменты с радиусными гранями, расположенные спирально в несколько рядов. Каждый элемент имеет по четыре режущие стороны, что кратно увеличивает его ресурс. Кроме того, меняют или поворачивают их обычно по нескольку штук, а не все сразу.

Подающий вал разделен на сегменты: его секции подвижны друг относительно друга, что позволяет одновременно подавать заготовки с неодинаковой толщиной. При разбросе несколько миллиметров в обе стороны обеспечивается захват деталей и их групповая обработка. Эта особенность крайне важна с точки зрения формирования номинальной загрузки станка и позволяет экономить как трудозатраты персонала, так и машинное время, связанное с потреблением электроэнергии и выработкой ресурса. Две скорости протяжки заготовки позволяют оптимально подобрать режим обработки и увеличить производительность, не снижая качества строгания.

Механическая часть также полностью соответствует высокому классу Powermatic: предусмотрены все необходимые регулировки, несущие детали сделаны из массивного чугунного литья, трехфазный двигатель имеет большой запас мощности.

Особенности

• Ножевой вал helical
• 2-ступенчатая регулировка скорости подачи
• Металлический секционный подающий вал
• Регулировка высоты строгания вращающимся маховиком
• Рейсмусовый стол с роликами
• Регулировка высоты положения роликов стола
• Корпус из чугунного литья

Характеристики

• Максимально допустимая глубина строгания за один проход по всей: 3,0 мм
• Напряжение, В: 400
• Длина, мм: 1067
• Потребляемая (выходная) мощность, кВт: 7,3 (5,6) кВт
• Ширина, мм: 1245
• Диаметр вытяжного штуцера, мм: 127 мм
• Скорость подачи, м/мин: 6 и 10
• Высота, мм: 1500
• Масса, кг: 615
• Частота вращения строгального вала: 4800 об/мин
• Длина рейсмусового стола: 826 мм
• Диаметр строгального вала: 87 мм
• Размер ножей (ДхШхТ): 15х15х2,5 мм
• Количество ножей: 125
• Максимальная ширина заготовки, мм: 560 мм
• Максимальная высота заготовки, мм: 235 мм
• Максимальная глубина строгания за один проход: 6,0 мм
• Минимальная длина заготовки, мм: 254 мм
